Analisis Balok Statis Tertentu dalam Konstruksi Balok Sederhana

(tentang pengertian atau arti kata)
Bagian ini akan memberikan analisis dasar untuk balok dengan berbagai bentuk arah beban baik secara analitis perhitungan maupun grafis untuk menentukan besarnya komponen reaksi dudukan. Pada bagian ini pula dipresentasikan diagram gaya, yakni besarnya gaya baik itu gaya lintang, normal maupun momen di sepanjang batang struktur.

a) Balok Terjepit Sebelah (Konsol) dengan Beban Terpusat
Beban terpusat yang bekerja pada konsol dapat saja berupa beban vertikal, miring atau diagonal maupun horisontal. Untuk dapat menganalisis serta menghitung balok ini harus telah menguasai kesepakatan tanda presentasi gaya lintang, normal maupun momen


Cara Analitis:
Besaran Komponen Reaksi secara analitis adalah sebagai berikut:
Σ VA = 0
RAV - P1 - P2V -P3 = 0
RAV = P1 + P2V + P3
RAV = 0.40 + (1.0 x Sin 45o) + 0.80
RAV = 0.4 + 0.7 + 0.8 = 1.9 Ton (↑)
Σ HA = 0
RAH + P2H = 0
RAH = -- (1.0 x Cos 45o)
RAH = -- 0.7 Ton (←)
Σ MA = 0,
MA + P1 . 0.5+ P2V (0.5+0.6) + P3 *(0.5+0.6+0.6) = 0
MA = -- 2.41 Ton Meter ( Berlawanan jarum jam)

Besaran Gaya Geser / Gaya Lintang
Besaran gaya geser pada tiap bagian di sepanjang konsol dapat dihitung sebagai berikut:


Besaran Momen Lentur
Besaran lenturan di tiap titik dapat dihitung menurut persamaan dengan variabel panjang di setiap bentang batang sebagai berikut. Karena beban yang bekerja adalah beban terpusat, maka persamaan momen pada persoalan tersebut merupakan persamaan variabel berpangkat 1 atau persamaan garis lurus






Besaran Gaya Normal

Akibat beban P2 yang miring dengan sudut 45°, bagian batang konsol A – D mengalami tarikan sebesar P2 Cos 45 = 1.0*sin 45 = 0.70 ton. Sebagaimana ditunjukkan pada diagram di atas.

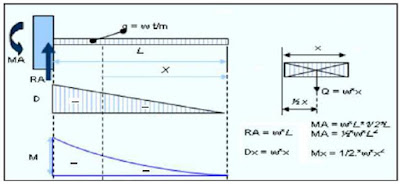

Muatan merata / terbagi dinyatakan dalam besaran beban per satuan panjang. Beban ini dapat ditemui pada beban sendi gelagar. Contoh persoalan dengan beban terbagi rata dapat dilihat pada Gambar berikut.


Analisis Balok Statis Tertentu dalam Konstruksi Balok Sederhana

Selengkapnya tentang Statika Konstruksi Balok Sederhana
