Stabilitas dan Gaya Batang (Analisa Rangka Batang)

Stabilitas (Analisa Rangka Batang)

Langkah pertama pada analisis rangka batang adalah menentukan apakah rangka batang itu mempunyai konfigurasi yang stabil atau tidak. Secara umum, setiap rangka batang yang merupakan susunan bentuk dasar segitiga merupakan struktur yang stabil. Pola susunan batang yang tidak segitiga, umumnya kurang stabil. Rangka batang yang tidak stabil dan akan runtuh apabila dibebani, karena rangka batang ini tidak mempunyai jumlah batang yang mencukupi untuk mempertahankan hubungan geometri yang tetap antara titik-titik hubungnya


Penting untuk menentukan apakah konfigurasi batang stabil atau tidak stabil. Keruntuhan total dapat terjadi bila struktur tak stabil terbebani. Pola yang tidak biasa seringkali menyulitkan penyelidikan kestabilannya. Pada suatu rangka batang, dapat digunakan batang melebihi jumlah minimum yang diperlukan untuk mencapai kestabilan.Untuk menentukan kestabilan rangka batang bidang, digunakan persamaan yang menghubungkan banyaknya titik hubung pada rangka batang dengan banyaknya batang yang diperlukan untuk mencapai kestabilan
.
Aspek lain dalam stabilitas adalah bahwa konfigurasi batang dapat digunakan untuk menstabilkan struktur terhadap beban lateral. Gambar menunjukan cara menstabilkan struktur dengan menggunakan batangbatang kaku (bracing). Kabel dapat digunakan sebagai pengganti dari batang kaku, bila gaya yang dipikul adalah gaya tarik saja. Tinjauan stabilitas sejauh ini beranggapan bahwa semua elemen rangka batang dapat memikul gaya tarik dan tekan dengan sama baiknya. Elemen kabel tidak dapat memenuhi asumsi ini, karena kabel akan melengkung bila dibebani gaya tekan. Ketika pembebanan datang dari suatu arah, maka gaya tekan atau gaya tarik mungkin timbul pada diagonal, sesuai dengan arah diagonal tersebut. Suatu struktur dengan satu kabel diagonal mungkin tidak stabil. Namun bila kabel digunakan dengan sistem kabel silang, dimana satu kabel memikul seluruh gaya horisiontal dan kabel lainnya menekuk tanpa menimbulkan bahaya terhadap struktur, maka kestabilan dapat tercapai.


b. Gaya Batang

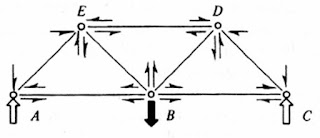

Prinsip yang mendasari teknik analisis gaya batang adalah bahwa setiap struktur atau setiap bagian dari setiap struktur harus berada dalam kondisi seimbang. Gaya-gaya batang yang bekerja pada titik hubung rangka batang pada semua bagian struktur harus berada dalam keseimbangan, seperti pada Gambar . Prinsip ini merupakan kunci utama dari analisis rangka batang.


Selengkapnya tentang ANALISIS SISTEM STRUKTUR BANGUNAN
